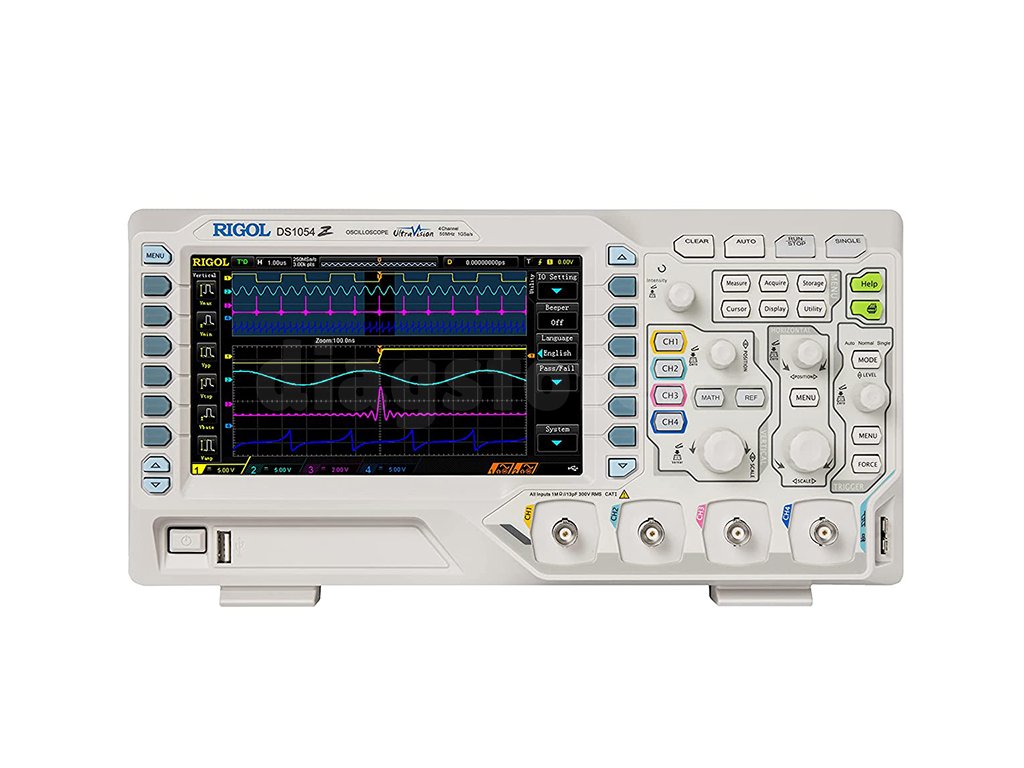

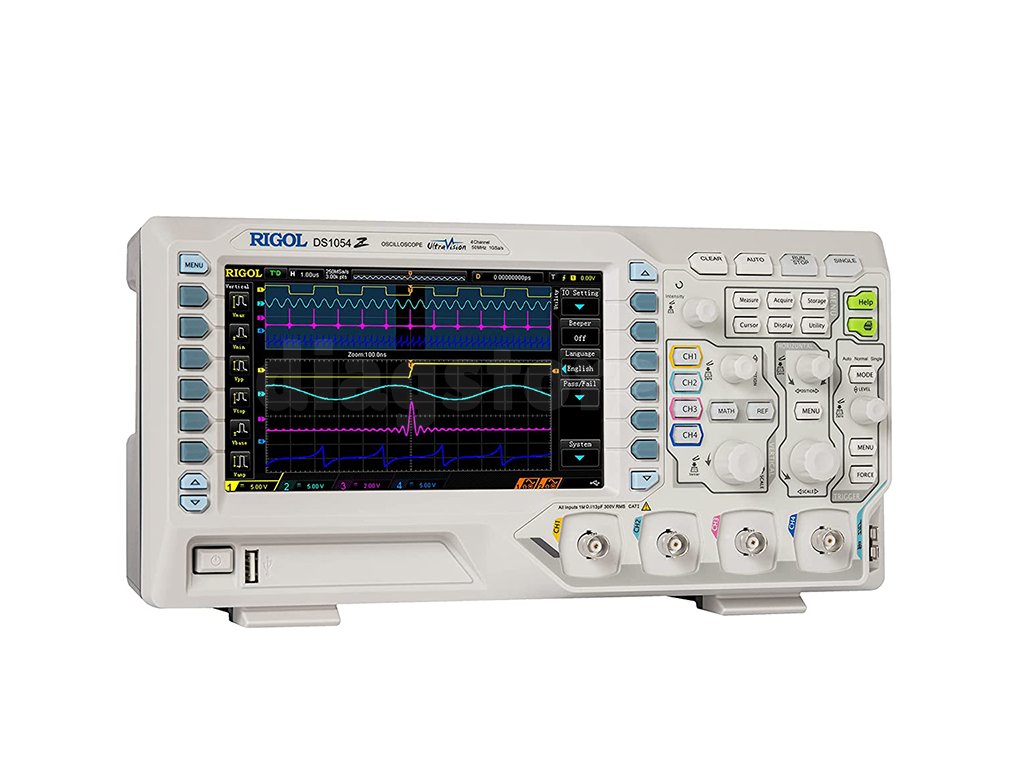

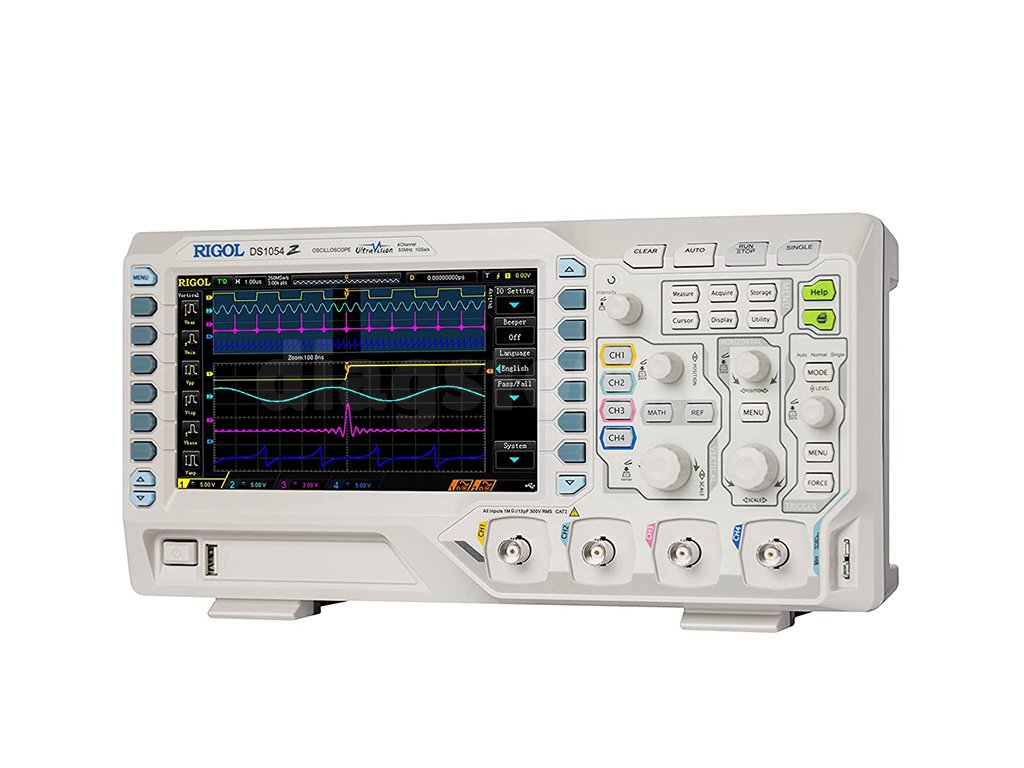

Rigol DS1054Z 4-kanálový osciloskop
Kód: 1218Detailní popis produktu
Rigol DS1054Z je 4-kanálový osciloskop se vzorkovací frekvencí 1GS/s a pamětí 12 milionů bodů. Díky obnovovací frekvenci 30000 wfm/s je možné rychle signál analyzovat a najít případné problémy, které by se v signálu mohly vyskytnout. Propustnost modelu se dělí podle množství aktivních kanálů, 250 MS/s (4 aktivní kanály), 500 MS/s (2 aktivní kanály), 1 GS/s (1 aktivní kanál). Paměť tohoto zařízení je 24Mpts rozdělená mezi čtyři kanály. Přístroj je vybaven USB rozhraním pro transfer dat do PC nebo paměťové karty.
Technologie Ultra Vision
Ultra vision zobrazuje překrývající rozsah signálu v závislosti na intenzitě a zajišťuje hloubku paměti až 24Mpts pro detailní vyobrazení signálů.
Specifikace
| Paměť | 24 Mpts (děleno počtem kanálů). |
| Vzorkovací frekvence | 250 MS/s (4 aktivní kanály), 500 MS/s (2 aktivní kanály) 1 GS/s (1 aktivní kanál) |
| Zobrazení | 7" TFT, 800x480 pixelů, 160 000 barev |
| Vstupní impedance | 1 MΩ |
| Počet kanálů | 4 |
| Horizontální měřítko (vstup) | 5 ns/div - 50s/div |
| Vertikální citlivost (input) | 1 mV/div - 10 V/div |
| A/D převodník | Rozlišení 8 bitů |
| Maximální napětí | CAT I 300 Vrms, CAT II 100 Vrms, přechodné přepětí 100Vpk |
| Doba náběhu | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Podpora sondy | 0,1x - 1000x |
| Měřená hodnota šumu | 1 mVpp (při 100ms,1mV/div, délka záznamu: 3Mpts) |

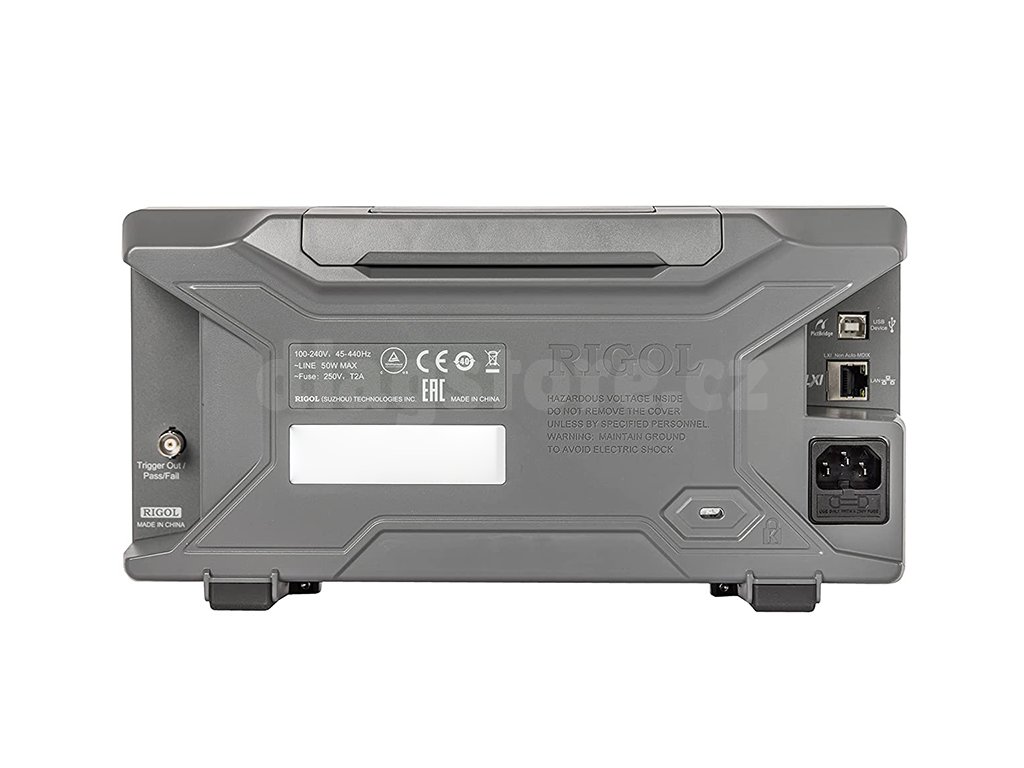

| Připojení | USB 2.0 typ A, USB 2.0 typ B, LAN |
| Hmotnost (bez krabice) | 3,2 kg |
| Rozměry | 313 x 161 x 122 mm |
Obsah balení
- osciloskop Siglent Rigol DS1054Z
- 4 pasivní sondy 1x/10x (150 MHz, typ RP2200)
- USB kabel
- napájecí kabel
- manuál
