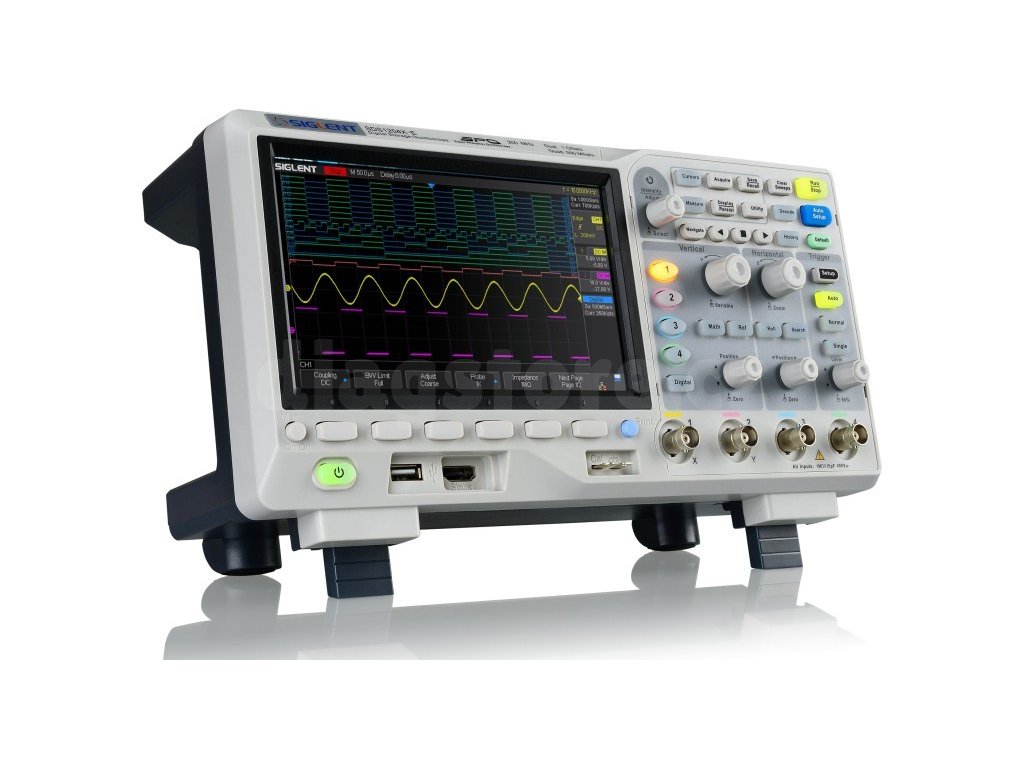

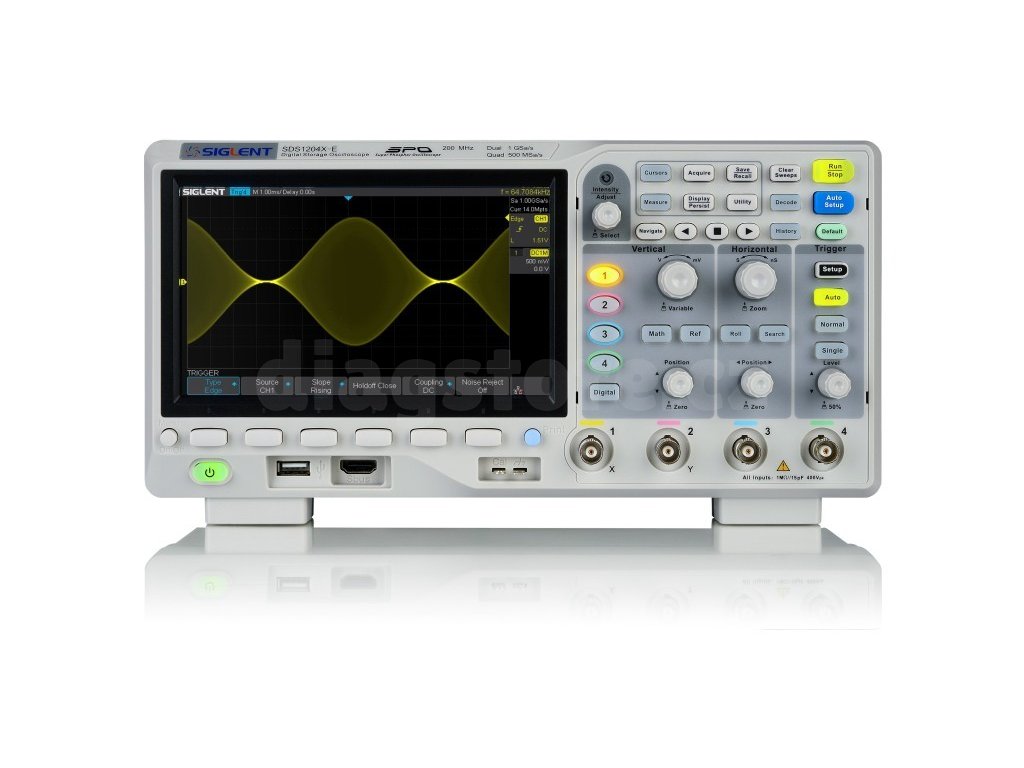

Siglent SDS1104X-E 4-kanálový osciloskop

Kód: 1215
Značka: Siglent
14 900 Kč 12 314,05 Kč bez DPH
Na objednávku, skladem do 3 dnů
Můžeme doručit do:
18.10.2024
Možnosti doručení

Profesionální čtyřkanálový osciloskop SDS1104X-E modelové řady "SDS1100X-E", který nabízí dekódování téměř všech druhů signálů. Společně s funkcí "Super Phospor", která poskytuje špičkové vyobrazení signálu s velmi nízkým šumem se z něj stává nadstandardní zařízení nejen pro profesionály.

Detailní informace

Detailní popis produktu

Siglent SDS1104X-E

jedná se o čtyřkanálový model z modelové řady "SDS1100X-E", který dokáže měřit až na dvou kanálech souběžně. Sonda disponuje dvěmi ADC, tudíž bez ztráty vzorkovací frekvence dokáže měřit souběžně na dvou kanálech. Pokud jsou aktivní všechny kanály, sonda stále disponuje s 500MS/s na každý kanálS novou aktualizací softwaru přibyla funkce "datalogging". Tato funkce umožňuje měřit i zaznamenávat vzorky až v 1kSa/s až několik hodin v kuse či několik dní. Tento model má propustnost až 100Mhz a 14Mpts na dva aktivní kanály nebo 7Mpts na čtyři aktivní kanály.

Super Phospor

osciloskop disponuje technologií "Super Phospor", která zajišťuje vysokou čistotu signálu a velmi nízké množství šumu. Díky této technologii je zapotřebí pouhých 500µV na jednu větev. Součástí této technologie je také neustálé vysílání signálu nezávisle na procesoru či obrazovce a tím tak detekovat chyby, které nejsou v běžném rozsahu viditelné.

Součástí standardní výbavy je taky sonda, která dokáže dekódovat signály v rozsahu l2C, SPI, UART, RS232, CAN a LIN.

Volitelné příslušenství

K tomuto modelu je možnost doobjednat generátor funkcí a rozšířit rozsah o 25MHz a 16 kanálový logický analyzátor. Toto rozšíření je možnost připojit kdykoliv přes USB rozhraní. Sonda může být také napojena na internet pomocí pomocí internetového kabelu nebo WiFi donglu, který taktéž možné dokoupit dodatečně. Díky tomu lze zaměřovač ovládat prostřednictvím webového rozhraní. Sondu je také možnost ovládat prostřednictvím SCPI příkazů. Pro individuální cenovou nabídku nás prosím kontaktujte.

Specifikace

Šířka pásma 100 MHz
Kanály 4
Paměť 7 Mpts na kanál (při použití 4 kanálů)
14 Mpts na kanál (při použití 2 kanálů)
Vertikální stupnice 500 µV/div - 10 V/div
Horizontální stupnice 1 ns/div - 100 s/div
Útlum sondy 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Rychlost aktualizace kmitočtu
100.000 wfm/s (normální), 400.000 wfm/s (sekvenční režim)
Typy spouštěčů Hranice, Sklon, Šířka impulzu, Okno, Obrat, Interval, Výpadek, Vzor, Video
Připojení USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi přes dongle
Možnosti dekódování IIC, SPI, UART/RS232, CAN, LIN
Zobrazení 7" TFT LCD (800x400)
Rozměry 325 x 176 x 295 mm
Hmotnost 2,5 kg (3,5 kg včetně krabice)

Obsah balení

- osciloskop Siglent SDS1104X-E
- USB kabel
- 4 pasivní sondy
- certifikát
- napájecí kabel
- manuál
