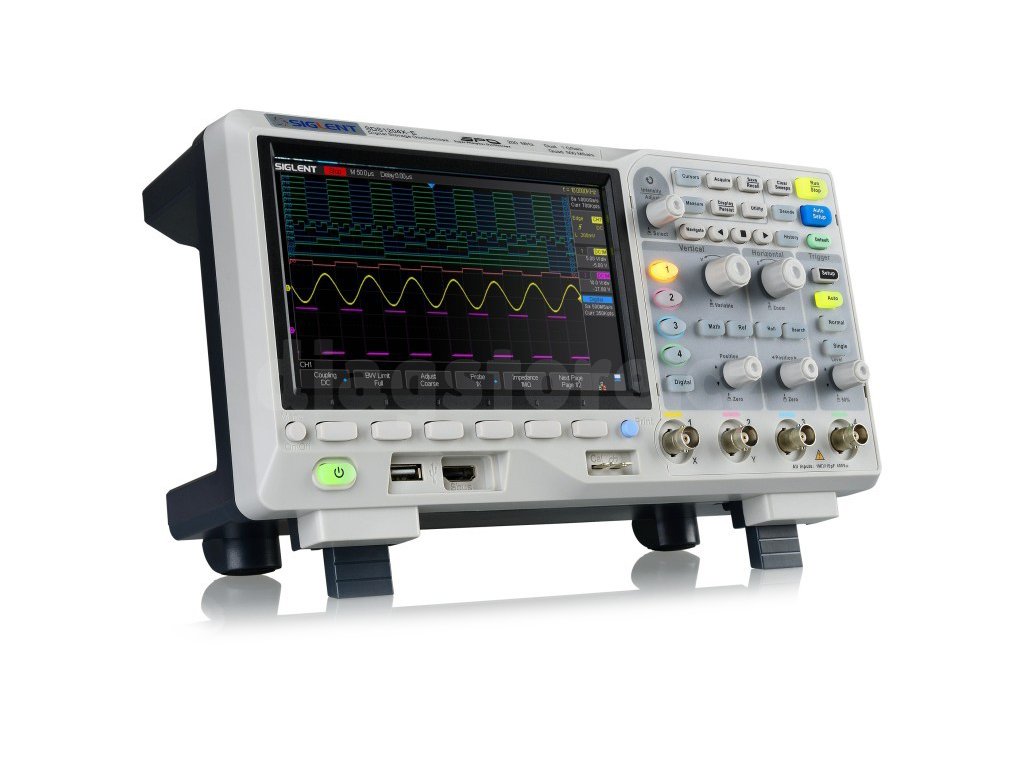

Siglent SDS1204X-E 4-kanálový osciloskop

Kód: 1212
Značka: Siglent
22 900 Kč 18 925,62 Kč bez DPH
Na objednávku, skladem do 3 dnů
Můžeme doručit do:
18.10.2024
Možnosti doručení

Profesionální čtyřkanálový osciloskop SDS1204X-E modelové řady "SDS1200X-E", který nabízí dekódování téměř všech druhů signálů. Společně s funkcí "Super Phospor", která poskytuje špičkové vyobrazení signálu s velmi nízkým šumem se z něj stává nadstandardní zařízení nejen pro profesionály.

Detailní informace

Detailní popis produktu

Model SDS1204X-E je čtyřkanálový model z modelové řady "SDS1200X-E", který dokáže měřit až na dvou kanálech souběžně. Sonda disponuje dvěmi ADC, tudíž bez ztráty vzorkovací frekvence dokáže měřit souběžně na dvou kanálech. Pokud jsou aktivní všechny kanály, sonda stále disponuje s 500MS/s na každý kanál. Tento model má propustnost až 200Mhz a 14Mpts na čtyři aktivní kanály.

Super Phospor

osciloskop disponuje technologií "Super Phospor", která zajišťuje vysokou čistotu signálu a velmi nízké množství šumu. Díky této technologii je zapotřebí pouhých 500µV na jednu větev. Součástí této technologie je také neustálé vysílání signálu nezávisle na procesoru či obrazovce a tím tak detekovat chyby, které nejsou v běžném rozsahu viditelné.

Součástí standardní výbavy je taky sonda, která dokáže dekódovat signály v rozsahu l2C, SPI, UART, RS232, CAN a LIN.

Volitelné příslušenství

K tomuto modelu je možnost doobjednat generátor funkcí a rozšířit rozsah o 25MHz a 16 kanálový logický analyzátor. Toto rozšíření je možnost připojit kdykoliv přes USB rozhraní. Sonda může být také napojena na internet pomocí internetového kabelu nebo WiFi donglu, který taktéž možné dokoupit dodatečně. Díky tomu lze zaměřovač ovládat prostřednictvím webového rozhraní. Sondu je také možnost ovládat prostřednictvím SCPI příkazů. Pro individuální cenovou nabídku nás prosím kontaktujte.

Specifikace

Šířka pásma 200 MHz
Kanály 4
Paměť 14 Mpts na kanál
Vertikální stupnice 500 µV/div - 10 V/div
Horizontální stupnice 1 ns/div - 100 s/div
Útlum sondy 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Rychlost aktualizace kmitočtu
100.000 wfm/s (normální), 400.000 wfm/s (sekvenční režim)
Typy spouštěčů Hranice, Sklon, Šířka impulzu, Okno, Obrat, Interval, Výpadek, Vzor, Video
Připojení USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi přes dongle
Možnosti dekódování IIC, SPI, UART/RS232, CAN, LIN
Zobrazení 7" TFT LCD (800x480)
Rozměry 325 x 176 x 295 mm
Hmotnost 2,5 kg (3,5 kg včetně krabice)

Obsah balení

- osciloskop Siglent SDS1204X-E
- USB kabel
- 4 pasivní sondy
- certifikát
- napájecí kabel
- manuál
