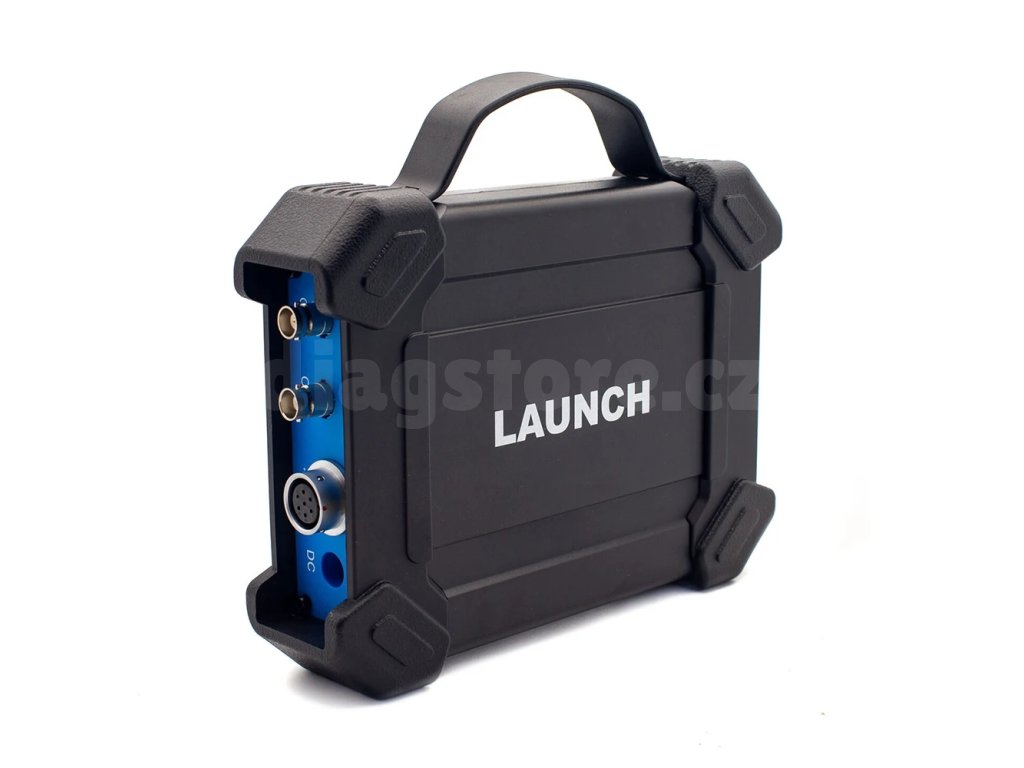

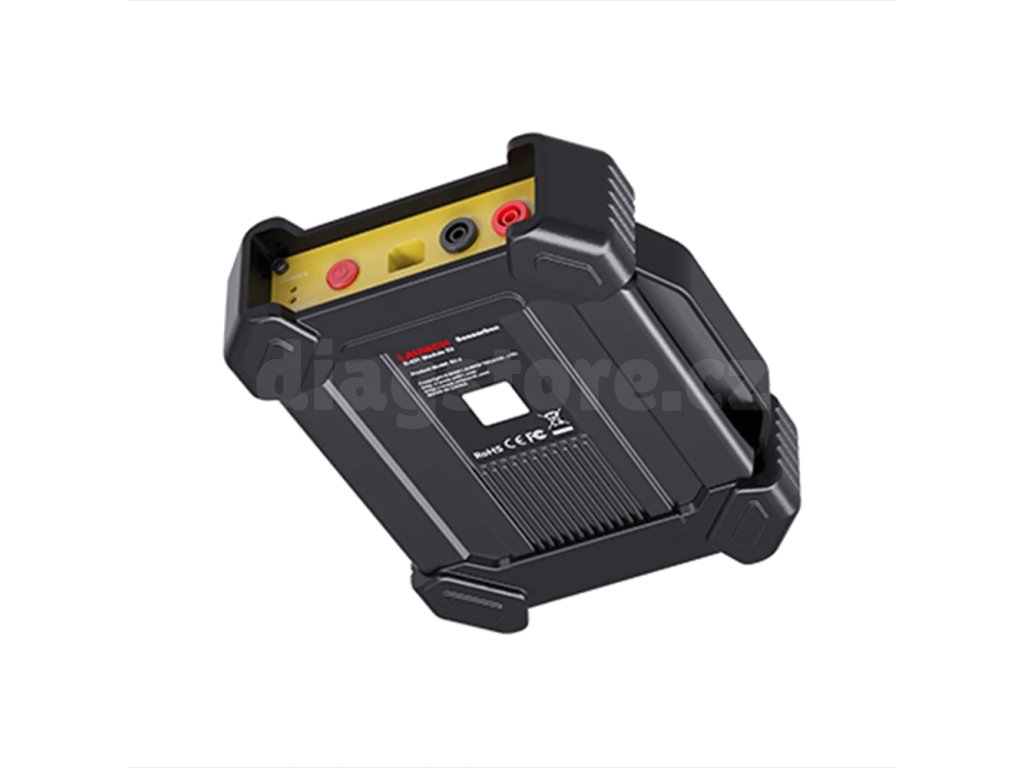

Launch S2-2 Sensor Box

Detailní popis produktu

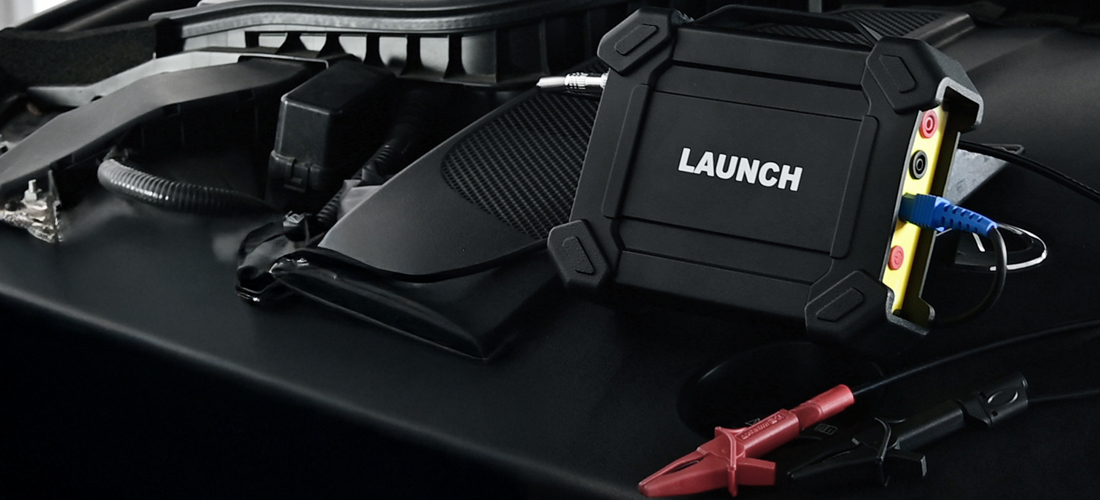

Launch S2-2 Sensor Box je modul speciálně vyvinutý pro diagnostiku, testování a simulaci většiny poruch senzorů vozidla. S jeho pomocí mohou uživatelé snadno a rychle diagnostikovat a simulovat snímač pro rychlé odstranění závad řídicí jednotky. Přístroj zároveň podporuje funkce multimeteru. Prostřednictvím této funkce mohou uživatelé testovat napětí, odpor a kapacitu. Modul nelze používat samostatně, musí být používán společně s diagnostickými nástroji Launch, které jsou s tímto modulem kompatibilní, například s modely CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Hlavní funkce

• kontrola, zda ECU sama o sobě funguje, nebo ne
• podporuje ruční zápis údajů o průběhu.
• simulace pracovního stavu snímačů bez výměny dílů
• simulovat některé speciální pracovní podmínky senzorů bez výměny dílů
• lze použít jako multimetr k měření odporu, napětí AC/DC, kapacity, frekvence a pulzních signálů atd.
• jedním kliknutím vstoupíte do intuitivní nabídky snímače, akčního členu, definovaného / kresleného průběhu, časového průběhu, multimetru, nastavení systému
• měření frekvence

Snímač

Přístroj je vybaven funkcí „Snímač“, která je určena pro měření a měření času. Slouží k simulaci vstupních signálů elektronického řídicího systému automobilu a počítač automobilu podle těchto parametrů upravuje provozní stav motoru.

Akční člen

Slouží k simulaci výstupního řídicího signálu elektronického řídicího systému automobilu, aby bylo možné posoudit pracovní podmínky akčních členů automobilu.

Multimeter

Prostřednictvím této funkce mohou uživatelé testovat napětí, odpor a kapacitu.

Parametry

• Průběh vlny: Na výběr je 9 tvarů vln: sinusovka vpřed, sinusovka vzad, čtvercová vlna vpřed, čtvercová vlna vzad, střední napětí, přímka, přímka vysokého / nízkého napětí, trojúhelníková vlna a lichoběžníková vlna.
• Frekvence: Nastavte frekvenci vybraného tvaru vlny.
• Amplituda: Nastavte amplitudu vybraného tvaru vlny.
• Posun: Nastavte offset vybraného tvaru vlny.
• Phase (Fáze): Nastavte fázi vybraného průběhu.
• Duty cycle (Pracovní cyklus): Nastavte pracovní cyklus vybraného průběhu.
• Synchronizace signálu: Může způsobit, že CH1 a CH2 budou vysílat signály současně.

Ruční vykreslování

• Celkový počet snímků: 1-3 (volitelné). Udává celkový počet výstupních bodů
• Obecně se jeden průběh skládá ze 100 bodů. Hodnoty 1-3 označují, že můžete vybrat 100, 200 nebo 300 bodů pro vytvoření tvaru vlny.
• Rámec úprav: Slouží k úpravě snímku: Můžete upravit jeden snímek nebo upravit všechny
• Průběh vlny: Můžete vybrat přednastavený průběh a umístit jej do oblasti ručního kreslení.
• Kmitočet: V případě, že chcete zobrazit vlnovou délku, můžete použít funkci Frekvence: Frekvence jednoho snímku (pro výstup 3 snímků je celková frekvence nastavená frekvence/3).
• Amplituda: Amplituda výstupního tvaru vlny
• Posun: Posun výstupního průběhu
• Časový průběh: Funkce slouží k přizpůsobení průběhu časování (kliková hřídel + vačková hřídel) motoru.

Technické parametry

Modul senzoru

• Počet kanálů: 2
• Přesnost: 1
• Rozsah amplitudy: 1: 0 - 20 V
• Maximální výstupní proud: 20 mA
• Předdefinovaný frekvenční rozsah: 0 - 20 kHz
• Frekvence impulsů čtvercového signálu: 0 - 15 kHz
• Pracovní cyklus signálu čtvercové vlny: 0 - 100 %
• Napájení: Výstup simulátoru senzoru/max. proud 20 mA (výstup je napájen z baterie) - pohon elektromagnetu, zapalovací cívky/výstupní proud 2A (externí napájení)
• USB: USB2.0 typ B (s funkcí nabíjení a napájení/5V)
• Podpora simulace stejnosměrného napětí
• Podpora simulace pevného kmitočtu
• Podpora simulace předdefinovaných průběhů
• Podpora ručně kresleného průběh simulace
• Rozhraní generátoru signálů: 2
• Port pro externí napájení: 1
• Rozhraní pro solenoid: 1
• Rozhraní multimetru: 2
• Pracovní teplota: 1: 0 °C - 50 °C
• Skladovací teplota: -30 °C - 70 °C

Multimetr

• Stejnosměrné napětí: 0 V - 700 V
• Střídavé napětí: 0 V - 700 V
• Odolnost: 0 Ω - 40 MΩ
• Kapacita: 0 F - 100 µF (maximální doba měření 30 s)
• Dioda: 0 V - 1,5 V
• Detekce spojitosti: Zvuky pod 30 Ω

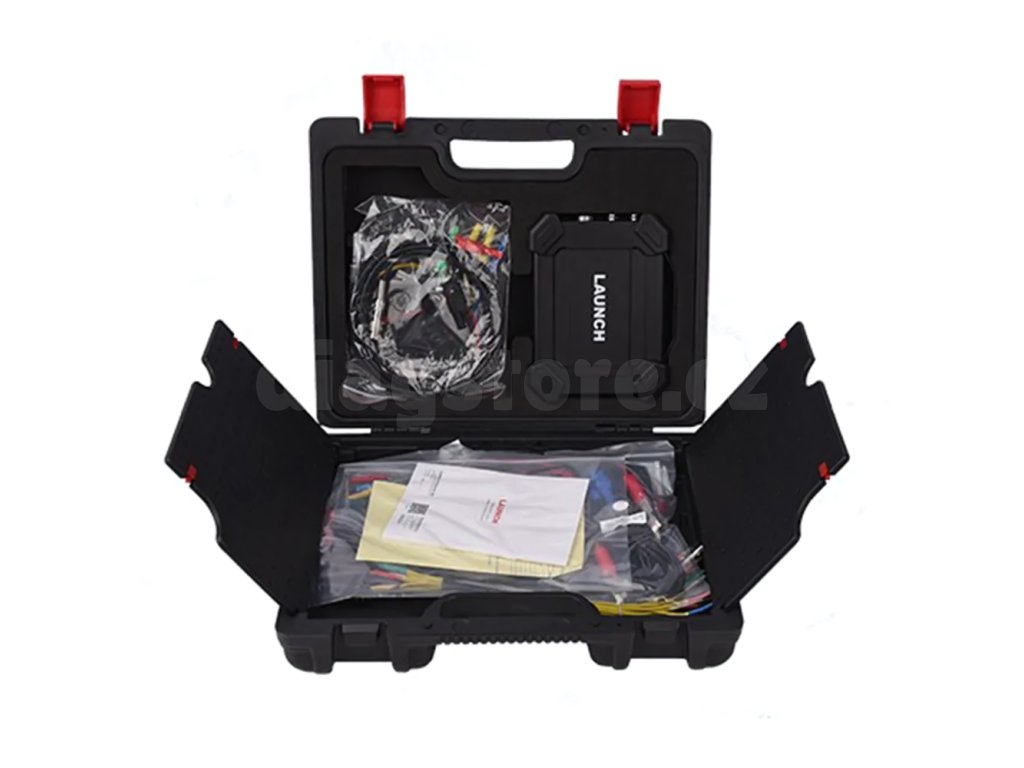

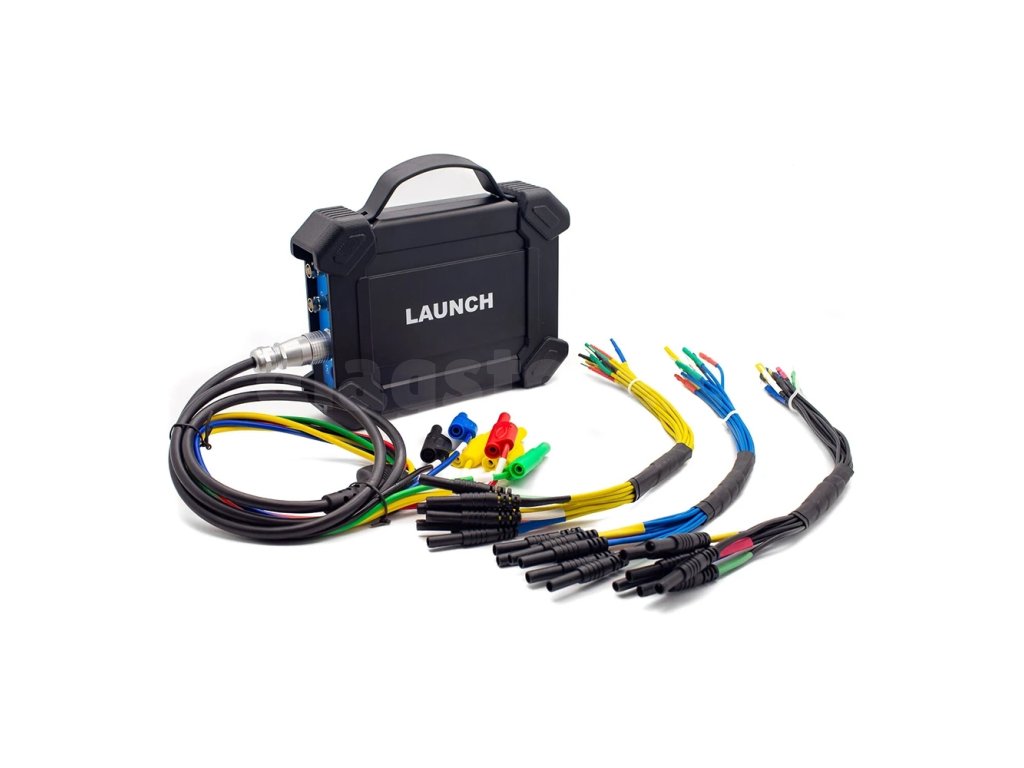

Obsah balení

• Launch S2-2
• 2x měřicí vodiče HT30
• 7-pinový kabel adaptéru rozhraní
• kabel s bateriovými svorkami
• USB kabel
• 3x 6-cestný rozbočovací kabel
• 2x testovací pero multimetru (černé + červené)
• sada háčkových sond
• napájecí adaptér
