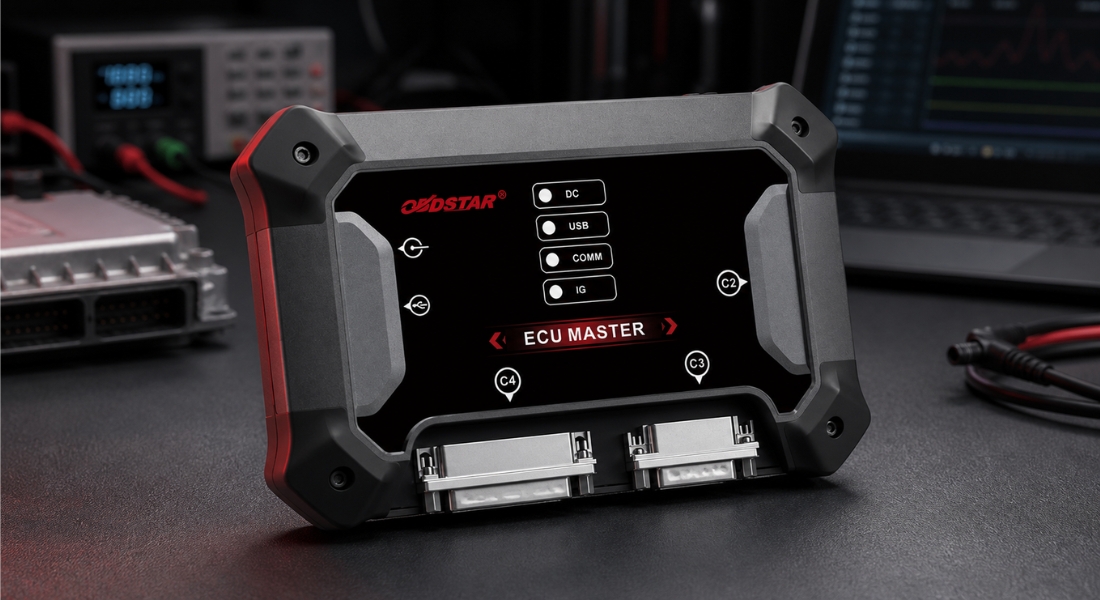

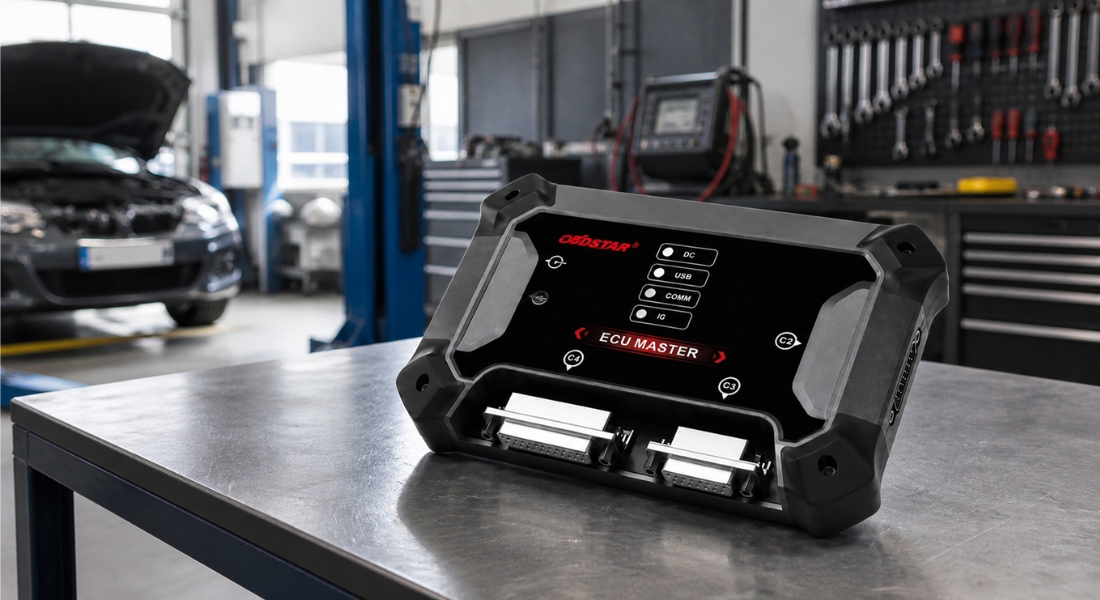

OBDStar Ecu Master

Detailní popis produktu

OBDSTAR ECU MASTER je profesionální programátor určený pro práci s řídicími jednotkami osobních automobilů a elektromobilů. Podle zvolené varianty umožňuje čtení, zápis, zálohování a klonování dat řídicích jednotek nebo obnovu podporovaných SRS a airbagových modulů po nehodě. Zařízení podporuje hlavní způsoby komunikace používané při programování automobilových jednotek, včetně režimů OBD, BENCH, BOOT, JTAG a BDM. Software je určen pro počítače s operačním systémem Windows 10 nebo novějším. Software ECU MASTER obsahuje upozornění na nesprávný postup, která pomáhají omezit riziko chyby při zapojování a programování jednotky. Pro podporované ECU a airbagové moduly jsou k dispozici volitelné specializované kabely umožňující přímé připojení bez ručního propojování jednotlivých pinů. Zařízení se k počítači připojuje pomocí USB kabelu. Jednotlivé operace se následně provádějí prostřednictvím přehledného programu OBDSTAR ECU MASTER.

Konkrétní funkce zařízení odpovídají variantě zvolené při objednání. Podporované jednotky se mohou lišit podle značky, modelu, roku výroby, označení jednotky a aktuální verze softwaru.

Dostupné varianty

OBDSTAR ECU MASTER je nabízen ve dvou samostatných softwarových variantách. Před objednáním zvolte provedení, které odpovídá požadovanému způsobu použití:

• Varianta A – Passenger Car ECU: programování a klonování řídicích jednotek osobních a elektrických vozidel
• Varianta D – Crash Reset: obnova podporovaných SRS a airbagových jednotek po nehodě

Každá varianta obsahuje odlišný softwarový balíček. Dostupné funkce zařízení proto odpovídají variantě zvolené při objednání.

Varianta A

Varianta A – Passenger Car ECU je určená pro programování řídicích jednotek osobních automobilů a vybraných elektrických vozidel. Podporuje práci s jednotkami motoru ECM, převodovky TCM, karoserie BCM a u kompatibilních elektromobilů také s bateriovými a řídicími jednotkami BMS a VCU.

Hlavní funkce varianty A

• čtení a zápis dat řídicích jednotek
• klonování ECU, TCM a BCM
• čtení a zápis pamětí Flash a EEPROM
• zálohování a přenos dat mezi původní a náhradní jednotkou
• automatická korekce CheckSum
• čtení a zápis VIN
• Virgin Reset podporovaných jednotek
• personalizace a přenos dat
• převod a dešifrování dat imobilizéru
• IMMO OFF / ON
• čtení a zápis map řídicích jednotek
• odemykání a zamykání podporovaných ECU
• kalibrace vybraných parametrů
• kalibrace počítadla kilometrů a provozní doby u podporovaných systémů

Podporované řídicí jednotky osobních vozidel

Varianta A podporuje čtení a zápis tisíců jednotek používaných v osobních automobilech. Podle konkrétního typu ECU jsou dostupné funkce klonování, práce s VIN, Virgin Reset, přenos dat, korekce kontrolního součtu, zpracování dat imobilizéru nebo kalibrace vybraných parametrů.

Mezi podporované aplikace patří například vybrané převodovkové jednotky Mercedes-Benz FBS3 a FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai a Kia, motorové jednotky Ford MG1/MD1, systémy koncernu Volkswagen a jednotky výrobců Bosch, Continental, Delphi, Denso, Siemens nebo Magneti Marelli.

Podpora elektrických vozidel

Varianta A zahrnuje také vybrané jednotky BMS a VCU používané v elektrických vozidlech. Podle konkrétního systému může zařízení podporovat čtení a zápis dat, klonování nebo přenos dat mezi původní a náhradní jednotkou.

Mezi podporované aplikace patří vybrané systémy používané například ve vozidlech značek Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC a BYD.

Varianta D

Varianta D – Crash Reset je určená pro specialisty zabývající se opravami SRS a airbagových jednotek. U podporovaných modulů umožňuje načíst potřebná data, odstranit uložené crash záznamy a obnovit jednotku po aktivaci zádržného systému.

Hlavní funkce varianty D

• čtení dat SRS a airbagových jednotek
• reset crash dat po nehodě
• zápis opravených dat zpět do podporované jednotky
• obnova vybraných airbagových modulů
• práce prostřednictvím podporovaných režimů BENCH, BOOT, JTAG nebo BDM
• automatické pracovní postupy pro podporované jednotky
• informace potřebné pro správné připojení jednotky
• upozornění na nesprávný pracovní postup

Dostupnost funkce Crash Reset závisí na konkrétním výrobci, označení airbagové jednotky, použitém procesoru a aktuální verzi softwaru. Před zahájením opravy doporučujeme ověřit daný modul v aktuálním seznamu podporovaných jednotek.

Podporované režimy připojení

• OBD – komunikace a programování prostřednictvím diagnostické zásuvky vozidla
• BENCH – práce s demontovanou jednotkou bez nutnosti jejího otevírání
• BOOT – přímé čtení a zápis jednotky v servisním režimu
• JTAG / BDM – práce s vybranými procesory a paměťmi prostřednictvím přímého připojení

Podporované komunikační protokoly

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• další protokoly podle typu řídicí jednotky

Aktualizace softwaru

Při registraci a aktivaci zařízení získáte bezplatné aktualizace na 1 rok. Po skončení tohoto období není další předplatné povinné. Již stažené softwarové funkce zůstávají podle výrobce nadále použitelné, bez obnovení předplatného však není možné stahovat nové aktualizace a rozšíření pokrytí.

Technické parametry

• Podporovaný operační systém: Windows 10 a novější
• Pracovní teplota: -10 °C až 55 °C
• Skladovací teplota: -20 °C až 70 °C
• Rozměry: 176 × 115 × 31 mm

Obsah balení

• OBDStar Ecu Master
• softwarová licence
• napájecí adaptér
• hlavní kabel
• USB kabel
• BENCH kabel
• sada propojovacích kabelů Jumper Wire
• prodlužovací propojovací kabel 3-in-1 Jumper
• multifunkční deska pro čtení a zápis dat C4-01
• adaptér C4-10
• kabel W004
• kabel W005
• kabel W006
